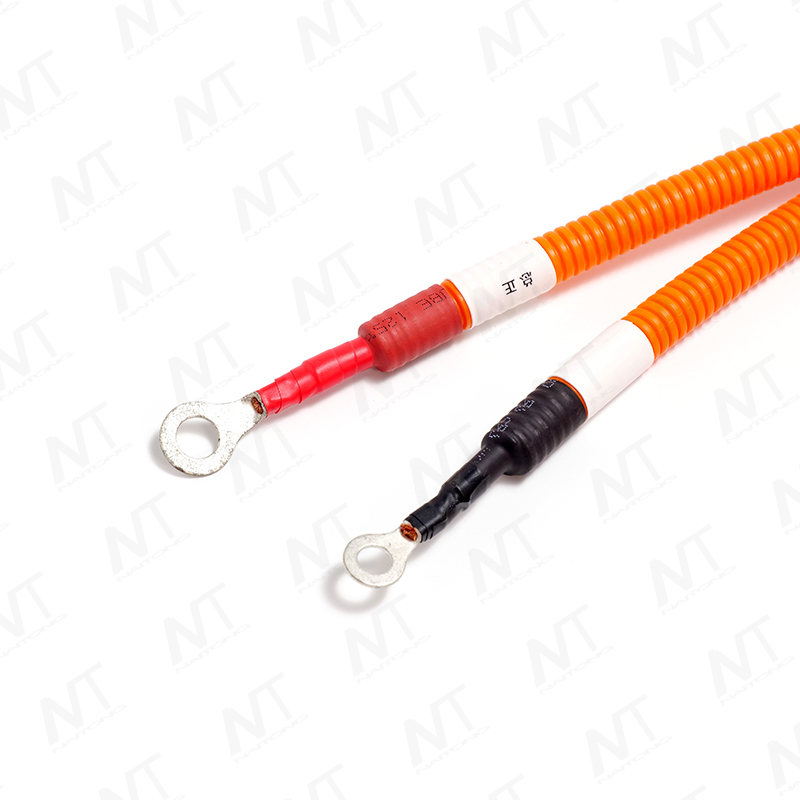

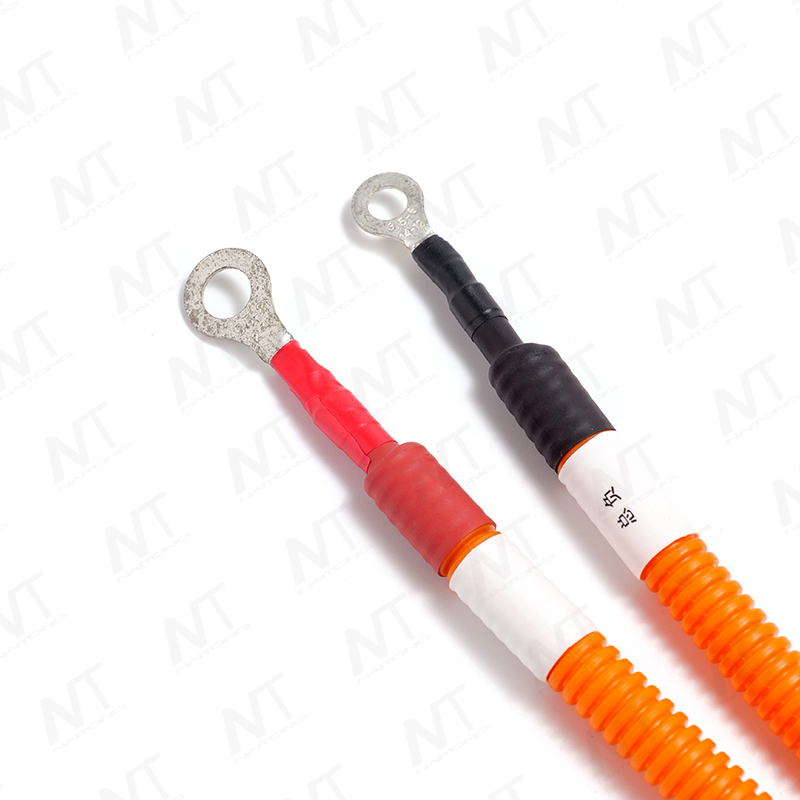

Fahrzeuge mit neuer Energie Hochspannungs-Stromkabelbaum

Modell: NT-OBD26019

Mindestbestellmenge: 1000 Stück

Zahlungsbedingungen: 30 % Vorauszahlung per T/T, Restbetrag vor Versand fällig.

Lieferzeit: 3-15 Tage für Muster, 2-4 Wochen für Großbestellungen

Herkunftshäfen: Shanghai, Vietnam

Dienstleistungen: OEM/ODM, Anpassung

Verpackung: Maßgeschneiderte Kartons, Etiketten und Tabletts

Kontaktieren Sie uns

ZURÜCK:Elektromotorräder Niederspannungs-Hauptkabelbaum WEITER:Kabelbaum für die BMS-Montage neuer Energiefahrzeuge

Beschreibung

Leistungsübertragung zwischen der Leistungsbatterie und Hochspannungskomponenten

Das häufigste Szenario ist das Anschließen des Batteriepakets und von Hochspannungskomponenten wie der Hochspannungsverteilungseinheit (PDU), dem Antriebsmotor, dem Bordladegerät (OBC) und dem Klimakompressor, die für die Übertragung von Hochspannungs-Gleichstrom (normalerweise 300–800 V) zur Stromversorgung des Fahrzeugstromsystems oder des Hochspannungszubehörs verantwortlich sind.

Integrierter Hochspannungs-Verriegelungs-Sicherheitskreis (HVIL)

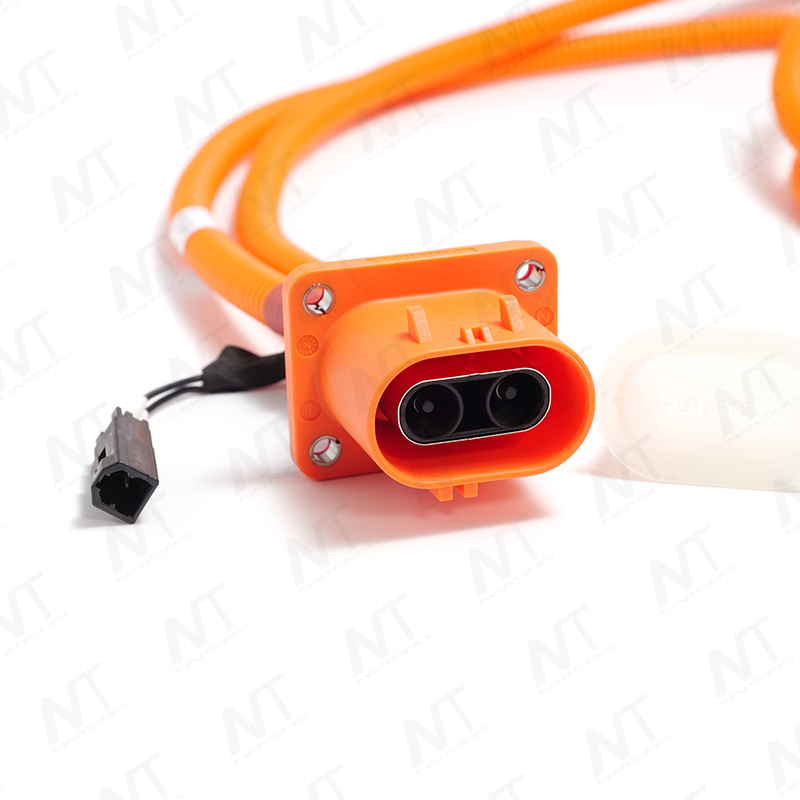

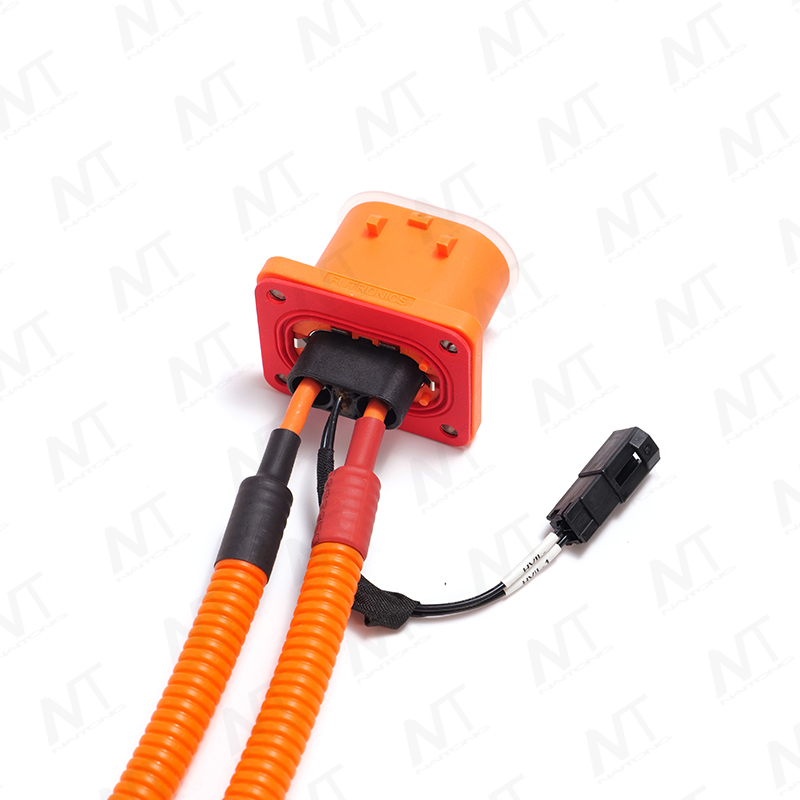

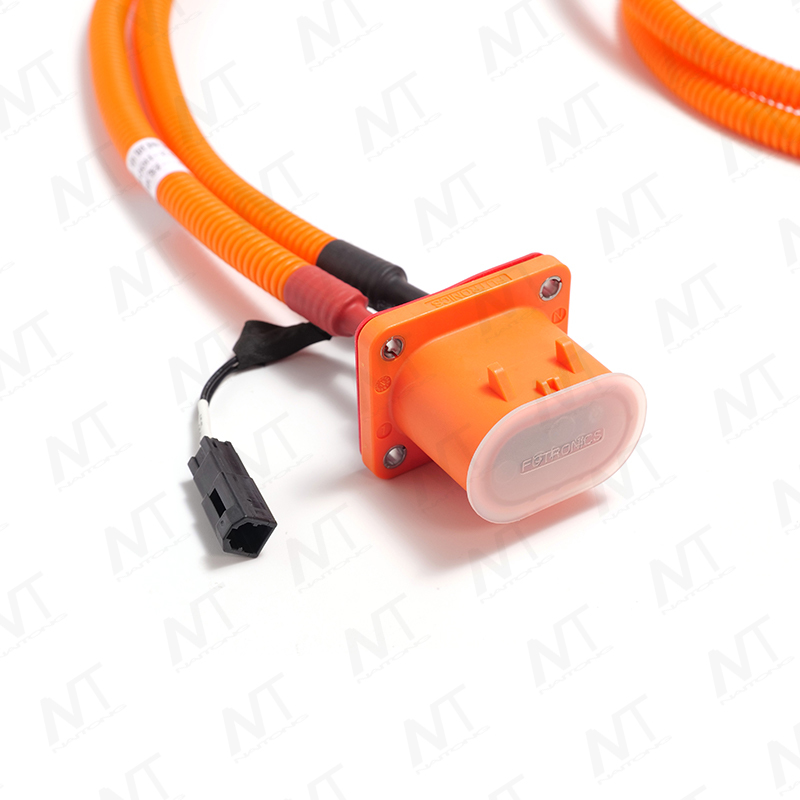

Der im Bild gezeigte kleine schwarze Stecker ist der Hochspannungs-Verriegelungssignalanschluss, der der "Sicherheitswächter" des Hochspannungssystems ist. Es kann den Verbindungsstatus des Hochspannungssteckers in Echtzeit überwachen. Sobald der Stecker locker oder nicht richtig eingesetzt ist, wird die Fahrzeugsteuerung aufgefordert, die Hochspannungsversorgung abzuschalten, um das Risiko von Leckagen und Lichtbögen zu vermeiden.

Spezifikationen

Produktname	Hochspannungs-Stromkabelbaum für Fahrzeuge mit neuer Energie
Anwendung	Akkupack → Hochspannungsverteilerbox (PDU), Akkupack → Klimakompressor/Elektroheizung PTC
Kabelfarbe	Nach Kundenwunsch
Kabellänge	Nach Kundenwunsch
Dirigent	Cu-ETP1 blanker Draht oder verzinnt, gemäß der Norm DIN EN13602.
Äußeres Isoliermaterial	PP, PVC, TPU
Kabelmantel	PP/PVC/TPE/Gummi/Silikon usw.
Anschlusstyp	Steckergehäusebaugruppe geeignet für 1,0 mm – 4,0 mm Steckdosenkontakte, Einzelverriegelung, mehrpolige Option verfügbar.

Stiftverbindung	Nach Kundenwunsch
Inneres Kupfer	Verzinntes/blankes Kupfer
Qualitätszertifikat	ISO9001, IATF16949, ROHS, UL, SGS, REACH
Leistungstests	100 % Elektro- und Leistungsleistungsprüfung vor dem Versand

Anwendung

Batteriesatz für Fahrzeuge mit neuer Energie → Hochspannungsverteilerkasten (PDU), Batteriesatz → Antriebsmotorsteuerung, Batteriesatz → Bordladegerät (OBC), Batteriesatz → Klimakompressor/elektrische Heizung PTC. Es ist nur für die Hochstromübertragung und Sicherheitsverriegelung verantwortlich und beteiligt sich nicht an der Signalabtastung oder -kommunikation.
