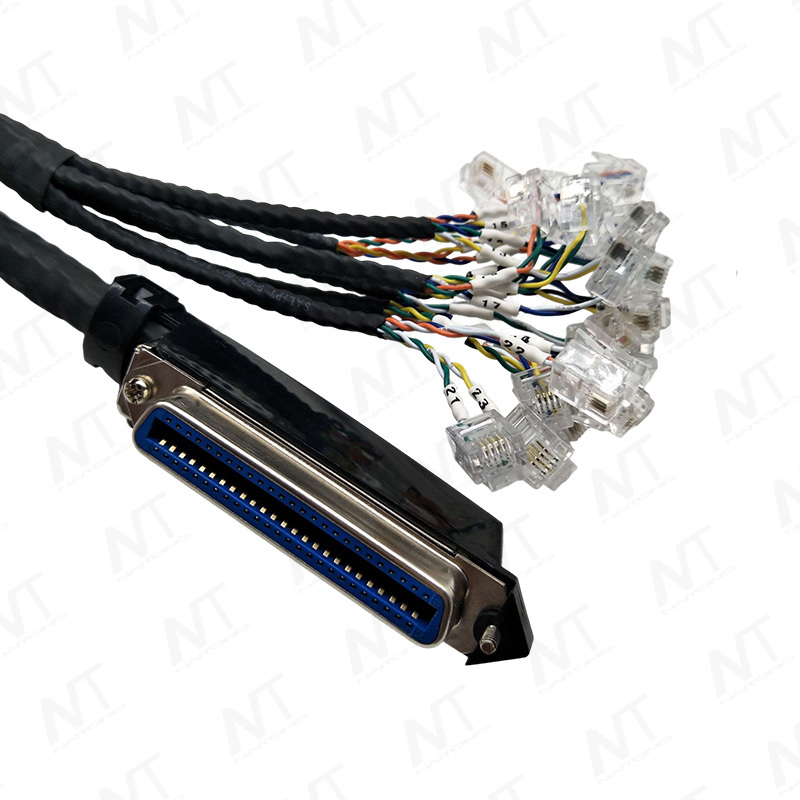

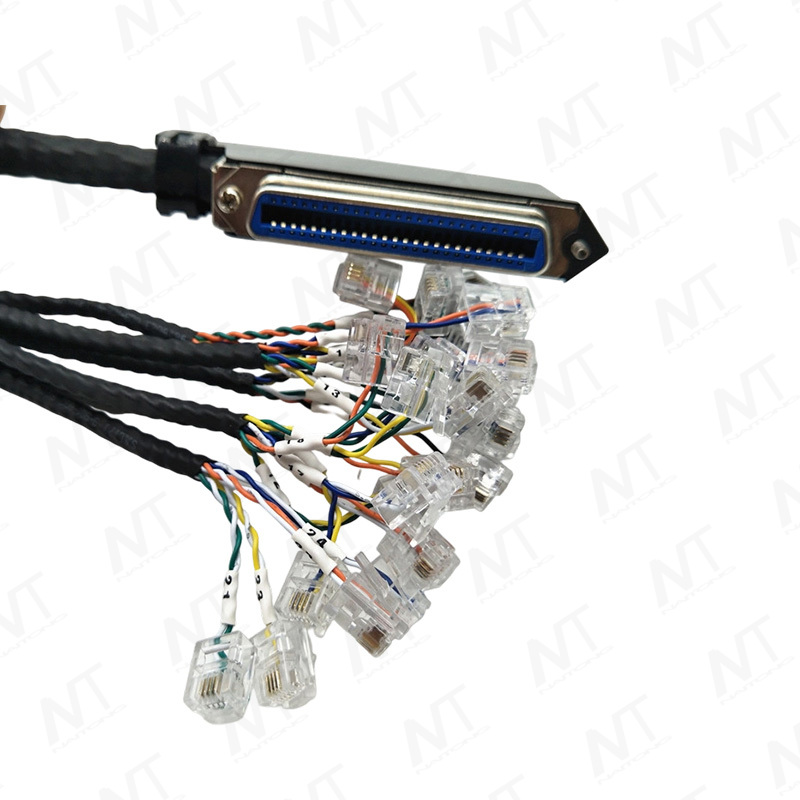

Mehrkanal-Verteilungskabelbaum CN50 (SCSI50) bis RJ11

CN50 (SCSI50) Weibliches Ende

Verwendet einen standardmäßigen 50-poligen SCSI/CN50-Anschluss, eine hochdichte Erweiterungsschnittstelle für Telekommunikationsschalter und Sprach-Gateway-Geräte, die mehrere Telefonsignalleitungen auf einer einzigen Schnittstelle übertragen kann.

Mit Feststellschrauben und Ausrichtungsschlitzen für sichere, lockere Verbindungen, kompatibel mit dedizierten Erweiterungsschnittstellen an den Rückwänden des Geräts.

RJ11 Kristallkopfende

Das Anschlussende teilt sich in mehrere RJ11-Kristallköpfe auf (im Diagramm parallel dargestellt), die Standardschnittstelle für Telefonleitungen, die direkt mit Telefonen, Faxgeräten oder Verteilerkästen verbunden sind.

Jeder RJ11 entspricht 2 Pins in der CN50-Schnittstelle, wodurch die Erweiterung von bis zu 24 Telefonleitungen von einer einzigen CN50-Schnittstelle aus möglich ist (von den 50 Pins sind einige für Strom/Erde vorgesehen, während die restlichen Pins 24 Signalleitungen entsprechen).

Kabelkörper

Das Kabel verwendet eine mehradrige Twisted-Pair-Struktur, um Signalübersprechen zu reduzieren und die Qualität von Sprachanrufen sicherzustellen. Die externe geflochtene Hülle verbessert die EMI-Beständigkeit und Abriebfestigkeit für den Langzeiteinsatz in Geräteräumen.

Jeder Drahtkern ist mit einer numerischen Kennung gekennzeichnet, um einen schnellen Querverweis auf die Schaltungskorrespondenz zu ermöglichen und so die Verkabelung und Wartung des Geräteraums zu erleichtern.
