SMA-Buchse auf IPEX (U.FL) RF-Koaxialkabelbaum

Modell: NT-XH26060

Mindestbestellmenge: 1.000 Stück

Zahlungsbedingungen: 30% Anzahlung per T/T, voller Restbetrag vor dem Versand fällig

Lieferzeit: 15–25 Tage für Proben; 3–4 Wochen für die Massenproduktion

Verfügbare Verladehäfen: Shanghai, Vietnam

Dienstleistungen: OEM/ODM, Anpassung

Verpackung: Kundenspezifische Exportkartons, bedruckte Etiketten und Exportpaletten

Kontaktieren Sie uns

ZURÜCK:All-in-One-Debugging-Spulendrahtgurt WEITER:RJ45 bis M12 Rundkabel für Industrie-Ethernet / Kabel für medizinische Geräte

Beschreibung

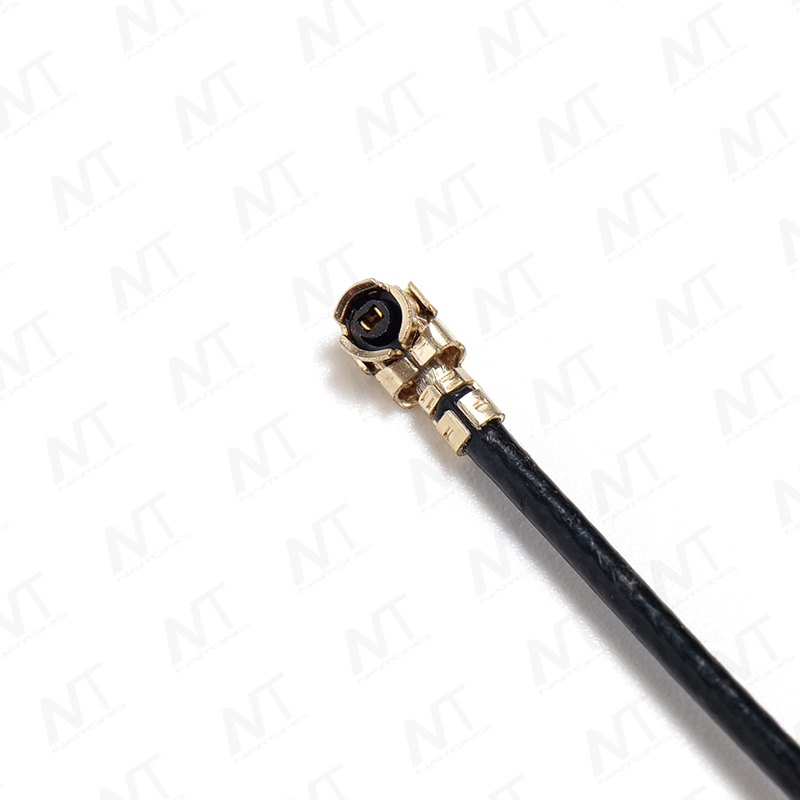

Geräteende: IPEX (U.FL) Micro RF-Stecker der 4. Generation

Ein Miniatur-HF-Anschluss mit Goldbeschichtung, extrem klein, speziell auf WiFi-/Bluetooth-/4G-/5G-Module oder Mainboard-HF-Pads gelötet, der zum Ableiten integrierter HF-Signale aus der Leiterplatte verwendet wird; die Kontakte sind für geringe Verluste und Antioxidation vergoldet und mit drahtlosen Bändern im Bereich von 2,4 G/5,8 G/Sub-GHz kompatibel.

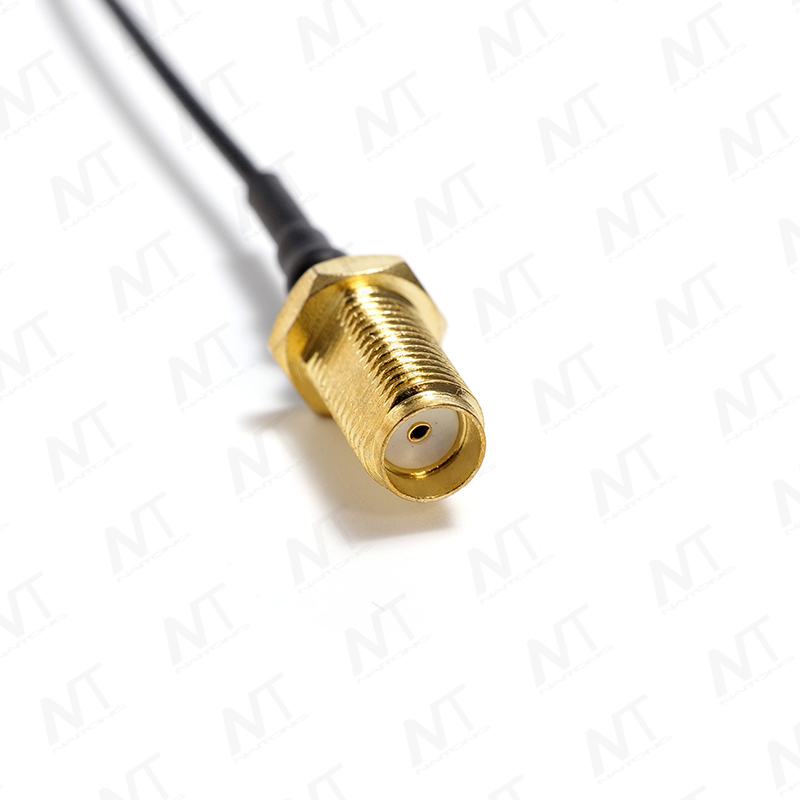

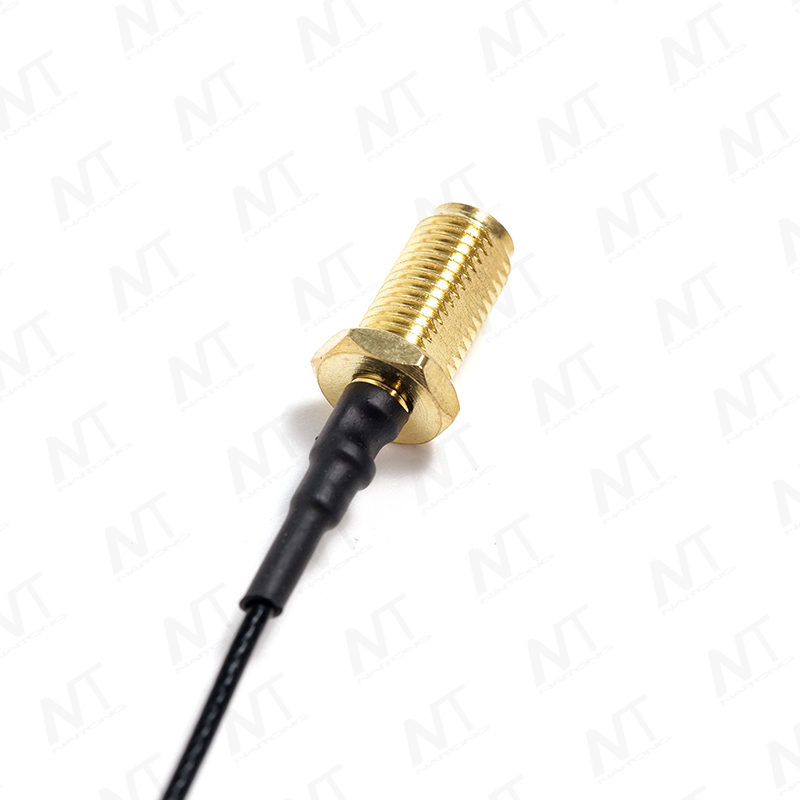

Externes Montageende: SMA-Schott-Buchsenverbinder (Panel-Mount-Typ)

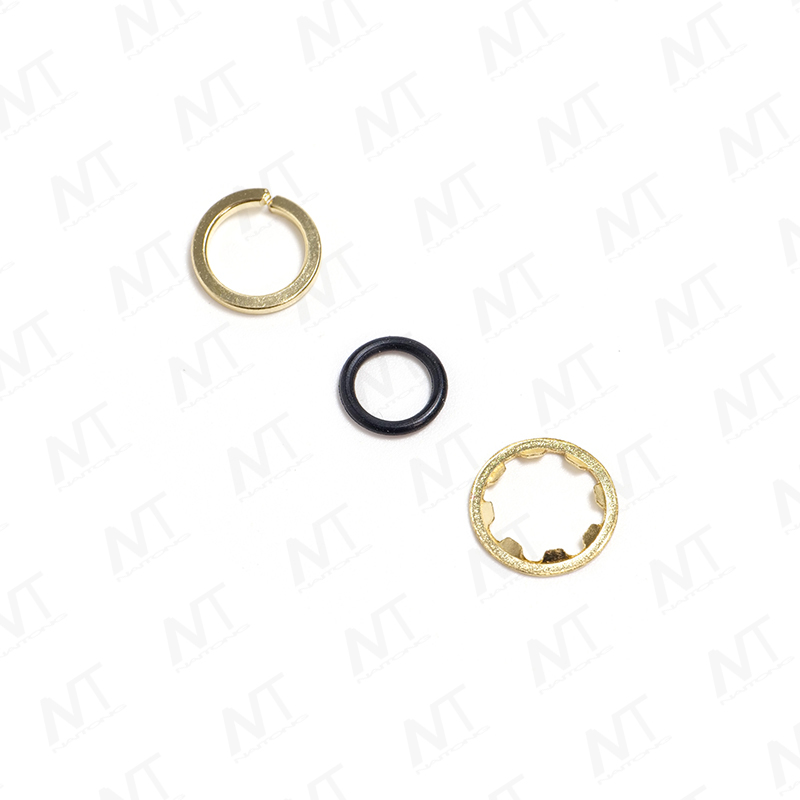

Standard-SMA-K-Buchsenstecker mit Gewinde, mit verlängertem Außengewinde, gepaart mit einem dreiteiligen Montagesatz (Metall-Sicherungsmutter, rutschfeste gezackte Unterlegscheibe, wasserdichter Gummi-O-Ring), komplett vergoldetes Kupfergehäuse, 50Ω Standard-HF-Impedanz, kompatibel mit den meisten externen Antennen.

Übertragungskabel: 0,81/1,13 ultradünnes HF-Koaxialkabel, 50 Ω Standardimpedanz-Koaxialkabel, mit innerem Kernsignal + äußerer Abschirmung mit zweischichtiger Struktur, die externe elektromagnetische Störungen isoliert; der ultradünne Kabelkörper ist weich und leicht zu biegen, geeignet für die Verlegung in engen internen Geräteräumen;

Spezifikationen

Produktname	Benutzerdefinierter SMA-Buchse-zu-IPEX (U.FL)-HF-Koaxialkabelbaum
Anwendung	Elektrofahrzeuge, Autos, Drohnen, Industrieinstrumente usw.
Kabelfarbe	Nach Kundenwunsch
Kabellänge	Nach Kundenwunsch
Dirigent	Cu-ETP1 Kupferverzinnt
Äußeres Isoliermaterial	PVC, TPU, TPE-ÖL
Kabelmantel	TPU/PVC/TPE/Silikon
Steckertyp	SMA Weiblich / IPEX (U.FL)

Pin-Verbindung	Nach Kundenwunsch
Inneres Kupfer	Cu-ETP1 Kupferverzinnt
Qualitätszertifikate	ISO9001, IATF16949, ROHS, UL, SGS, REACH
Leistungstests	100 % Elektro- und Leistungsleistungsprüfung vor dem Versand

Anwendung

- Android-Großbildnavigation im Fahrzeug

Leiten der integrierten IPEX-Schnittstelle des WLAN/Bluetooth-Moduls der Haupteinheit an eine am Panel montierte externe SMA-Antenne weiter, wodurch die Navigation im Fahrzeug, die Bluetooth-Verbindung des Telefons und die Signalstärke des Hotspots im Fahrzeug verbessert werden.

- IoT-Gateway / Drahtloses Modul

4G-DTU, WLAN-Router und LoRa-IoT-Geräte leiten den HF-Anschluss über eine Chassis-Aussparung zu einer externen Außenantenne weiter und erweitern so die Kommunikationsreichweite.

- Industrielle Prüfgeräte, industrielle Steuergeräte

Drahtlose Erfassungssensoren und drahtlose Datenübertragungsmodule mit abgeschirmter Koaxialverkabelung, die Störungen durch Werkstattmotorwechselrichter widersteht und einen stabilen drahtlosen Datenupload gewährleistet.

- Drohnen, Smart-Home-Geräte

Draht in engen Innenräumen des Geräts, wobei sich das ultradünne Koaxialkabel ohne Signalverlust biegt, wobei die externe Antenne die Fernbedienung und den WLAN-Abdeckungsbereich verbessert.

- Steuerung des Audio-Video-Centers für Wohnmobile / Marines

WLAN- und GPS-Antennenadapter im Fahrzeug mit wasserdichter SMA-Panel-Mount-Buchse, die sich an feuchte, sonnenexponierte Fahrzeug- und Bootsumgebungen anpasst.
