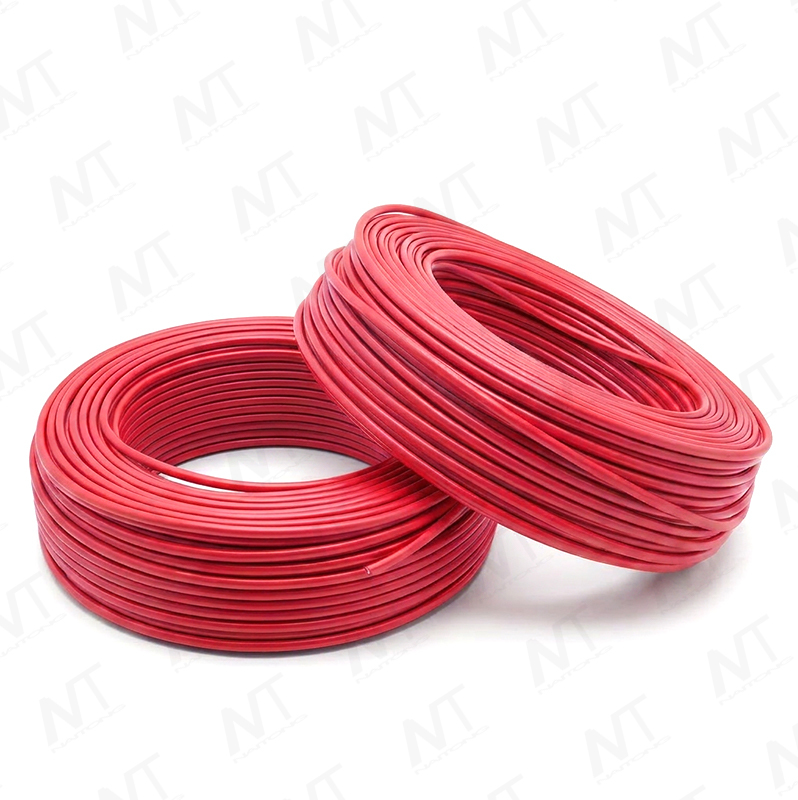

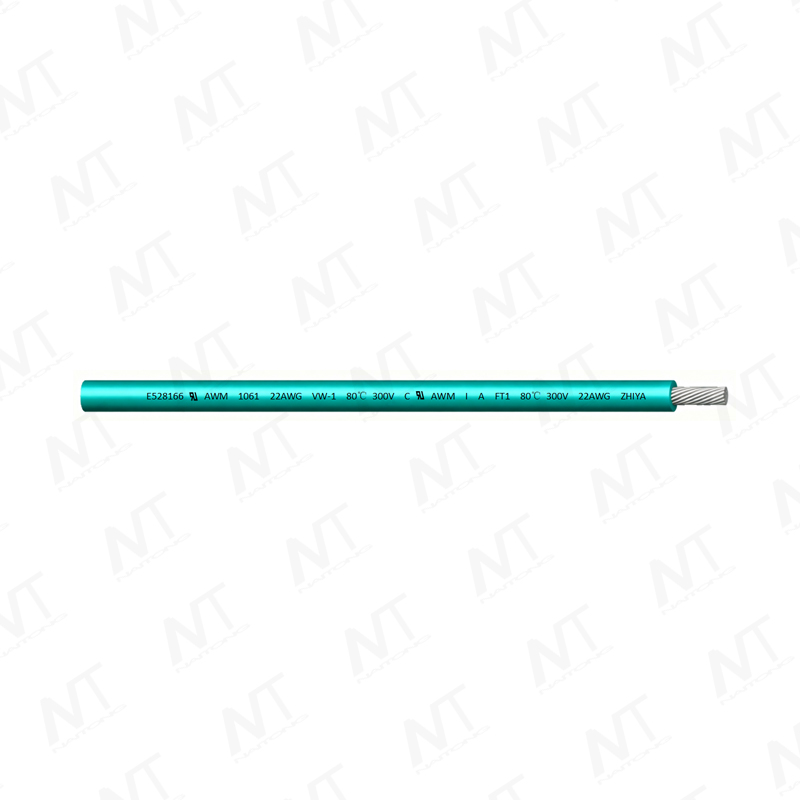

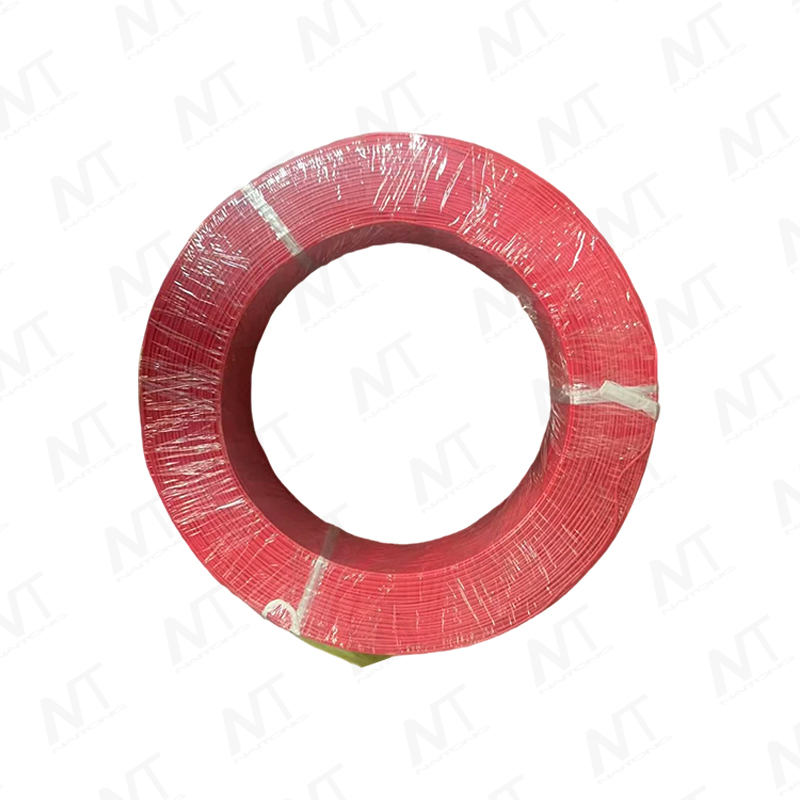

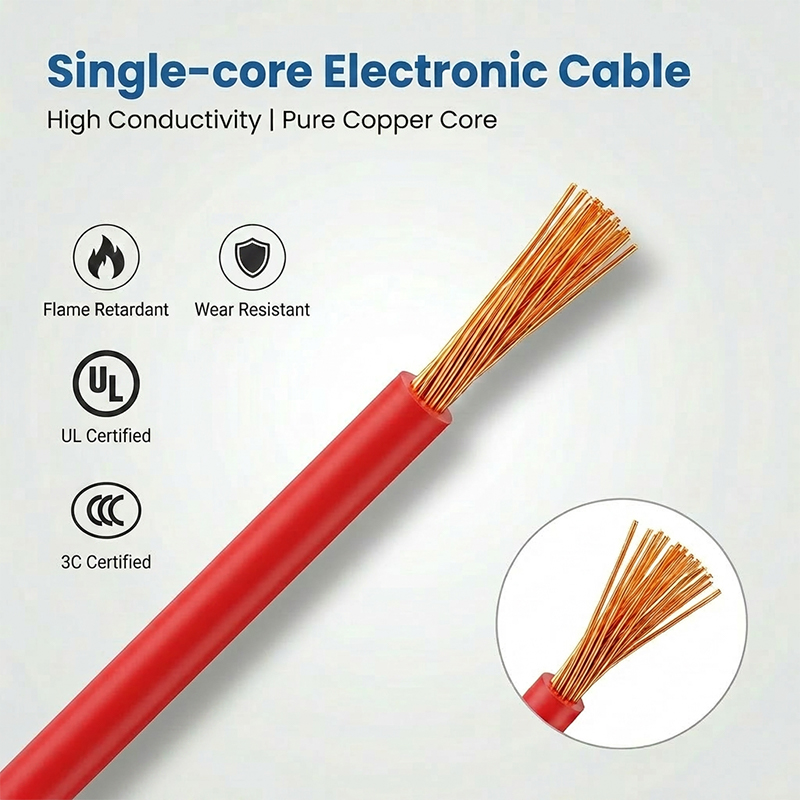

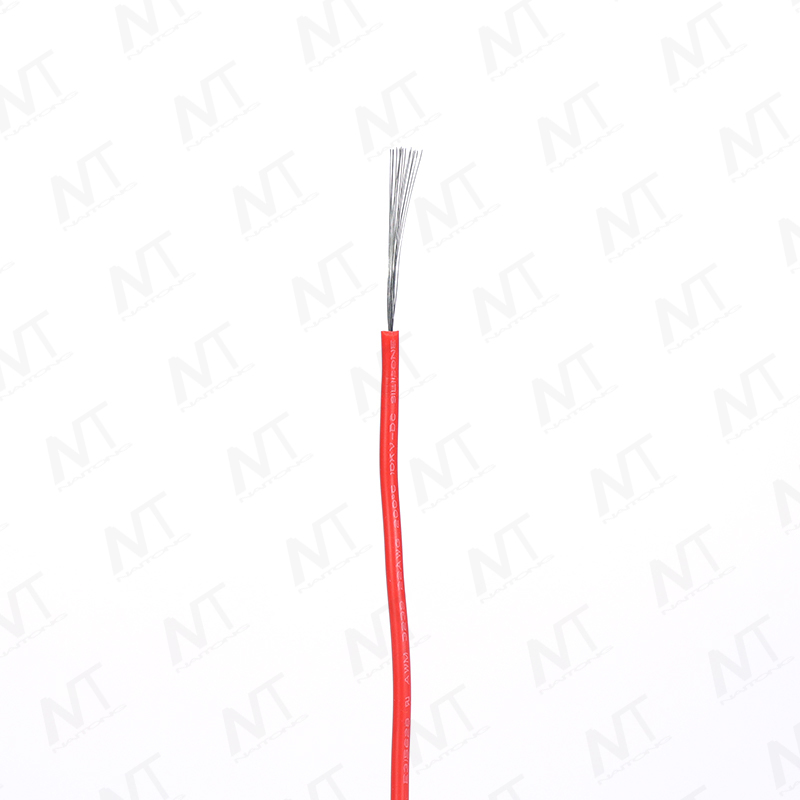

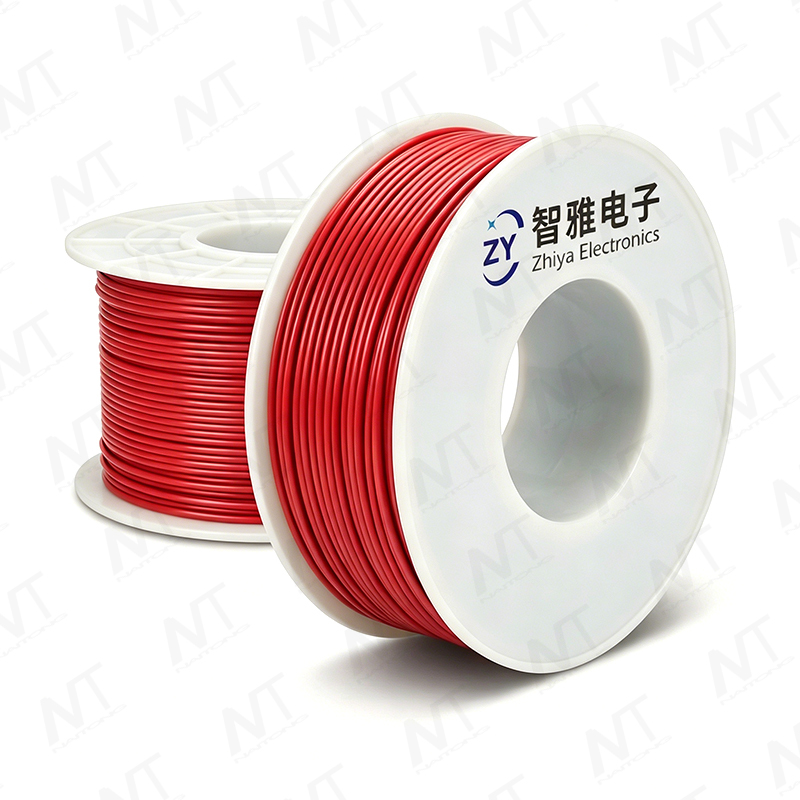

UL1061 Einkerndraht

Produktbeschreibung und Anwendung

Nennspannung: 300 V, Nenntemperatur: 80℃

Leiter: Einzelner oder verseilter 30AWG-16AWG blanker Kupfer- oder verzinnter Draht

SRPVC-Isolierung

Besteht die vertikalen und horizontalen Brenntests UL VW-1 und CSA FT1 FT2

Verwendet Standarddicke, leicht zu schälen und zu schneiden

Verfügt über Säure- und Alkalibeständigkeit, Ölbeständigkeit, Feuchtigkeitsbeständigkeit und Schimmelbeständigkeit

Kontaktieren Sie uns

ZURÜCK:UL1571 Einkerndraht WEITER:UL1569 Einkerndraht

Beschreibung

Anwendbare Umgebung: Geeignet für interne Drähte in allgemeinen elektronischen und elektrischen Geräten. Aufgrund mechanischer Bewegungen kann es zu Verschleiß kommen, der einen entsprechenden Schutz erfordert.

Spezifikationen

Leitertyp	Dirigent			Isolierung		Maximal Leiterwiderstand bei 20℃		Widerstand des leitfähigsten Materials bei 90℃	Spannung standhalten	Standardlänge
	Spurweite	Drahtanzahl/Drahtdurchmesser	Durchmesser	Nenndicke	Nennaußendurchmesser	Verzinnen	Bleiches Kupfer	Widerstand des leitfähigsten Materials bei 90℃	Spannung standhalten	Standardlänge
	AWG	NEIN./mm	mm	mm	mm	Ω/KM	Ω/KM	MΩ/KM	In	Ft(M)
Gestrandeter Leiter	30	7/0,10	0,3	0,25 0,23	0,80	381	354,24 354	15	1500	2000 (610)
	28	7/0,127	0,38	0,25 0,23	0,88	239	223,75 223	15	1500	2000 (610)
	26	7/0,16	0,48	0,25 0,23	0,98	150	139,73 140	15	1500	2000 (610)
	24	11/0,16	0,61	0,25 0,23	1.11	94,2	93,30 87,6	15	1500	2000 (610)
	22	17/0,16	0,76	0,25 0,23	1.26	59,4	55,00 55,4	15	1500	2000 (610)
	20	26/0,16	0,94	0,25 0,23	1,54	36,7	34,60	15	1500	2000 (610)
	18	41/0,16	1.18	0,25 0,23	1,84	23.2	21,80	15	1500	2000 (610)
	16	26/0,254	1,49	0,25 0,23	2.19	14,6	13,70	15	1500	2000 (610)
Einzelleiter	28	1/0,32	0,32	0,25 0,23	0,32	227	227,39	15	1500	2000 (610)
	26	1/0,404	0,404	0,25 0,23	0,90	143	142,79	15	1500	2000 (610)
	24	1/0,511	0,511	0,25 0,23	1.01	89,3	89,39	15	1500	2000 (610)
	22	1/0,643	0,643	0,25 0,23	1.14	56,4	54.30	15	1500	2000 (610)
	20	1/0,813	0,813	0,25 0,23	1.41	35.2	33,90	15	1500	2000 (610)
	18	1/1.024	1.024	0,25 0,23	1,68	22.2	21.40	15	1500	2000 (610)
