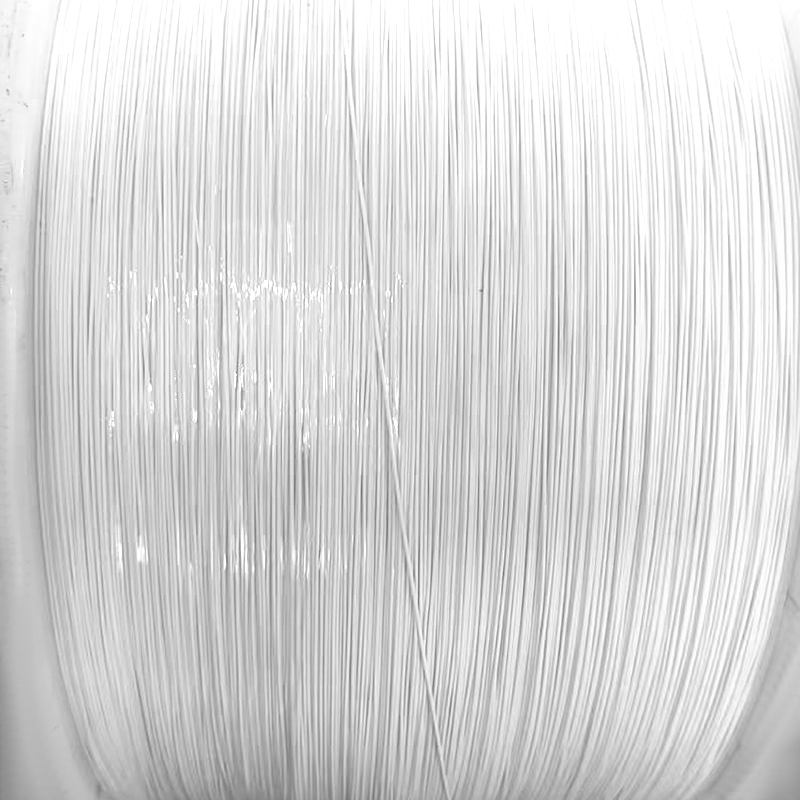

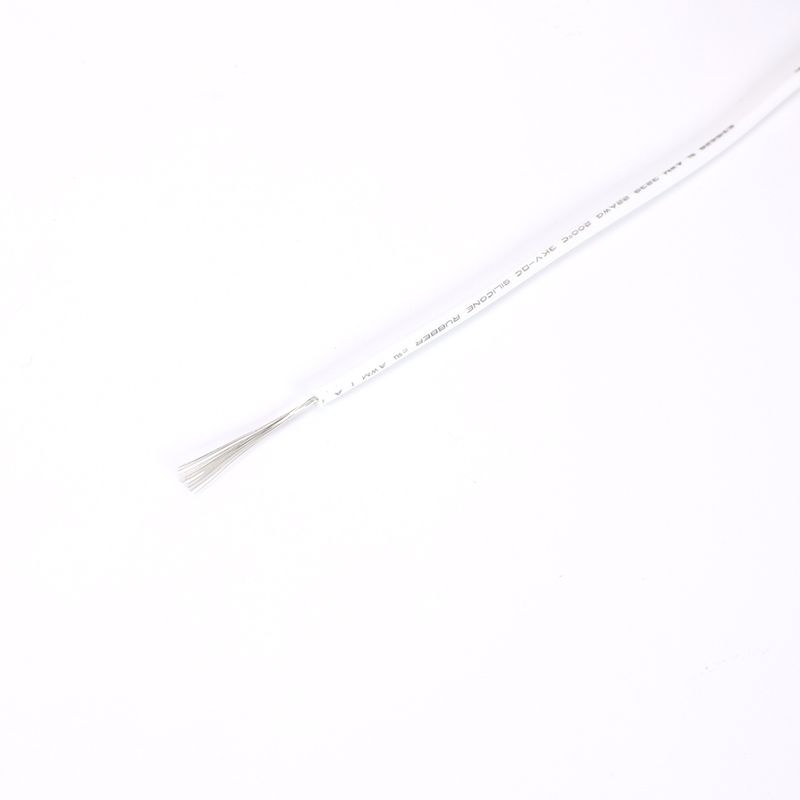

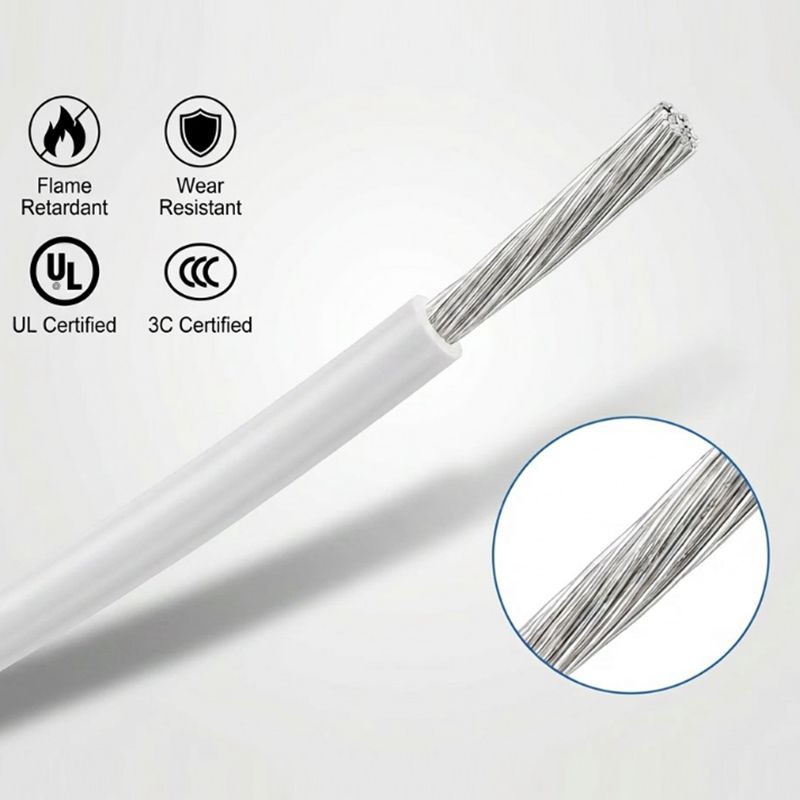

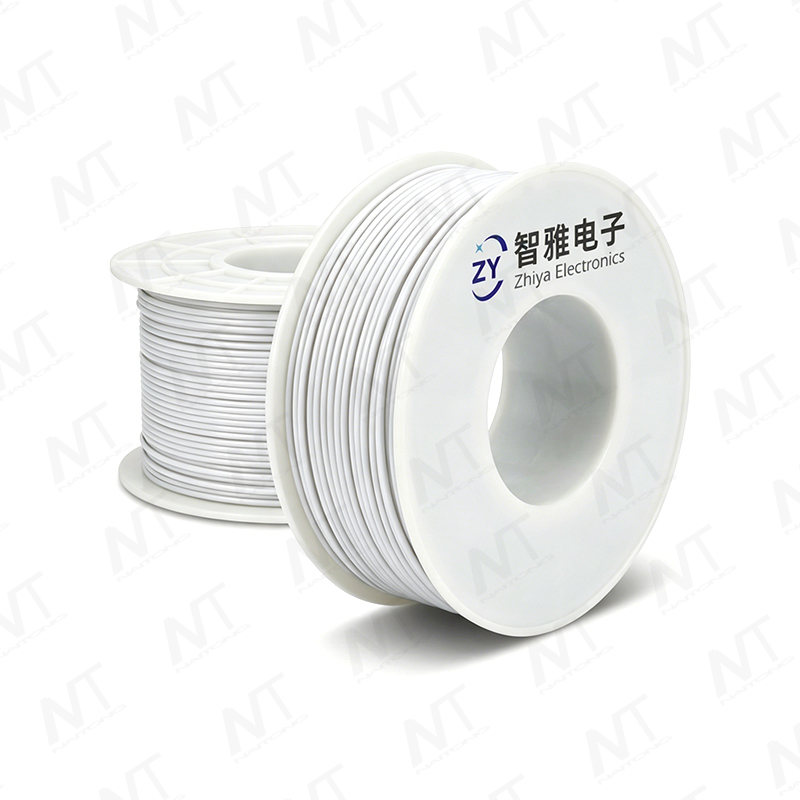

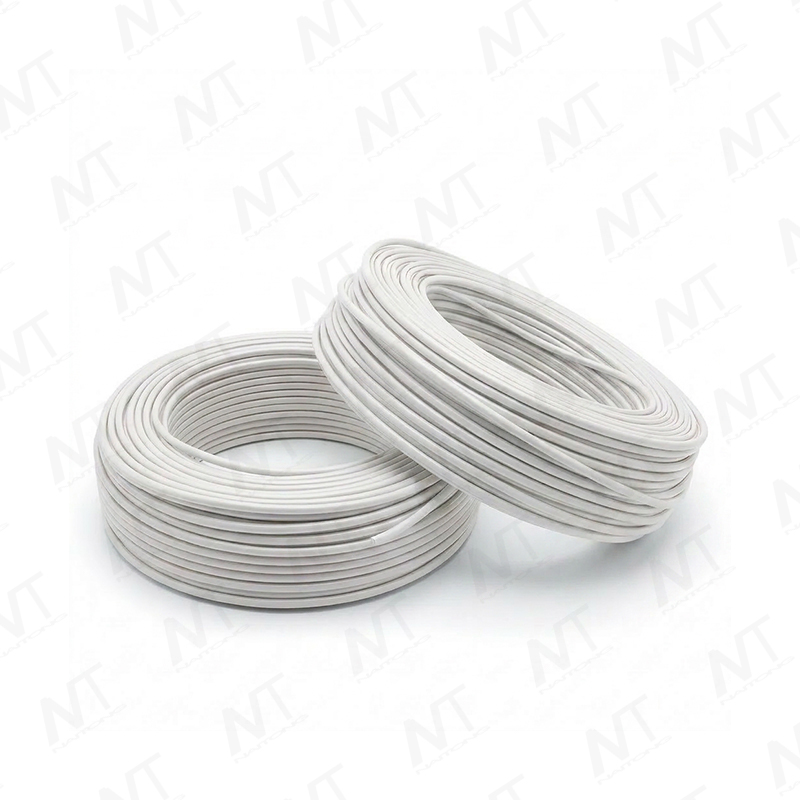

UL1007 Einkerndraht

Produktbeschreibung und Anwendungen

Nennspannung: 300 V; Nenntemperatur: 80°C

Leiter: Massiver oder verseilter blanker oder verzinnter Kupferdraht (32–16 AWG)

PVC-Isolierung

Besteht die vertikalen und horizontalen Flammentests UL VW-1 und CSA FT1/FT2

Standard-Isolationsdicke; leicht zu entfernen und zu schneiden

Beständig gegen Säuren, Laugen, Öl, Feuchtigkeit und Schimmel

Kontaktieren Sie uns

ZURÜCK:UL1015 Einkerndraht WEITER:Kein nächster Artikel

Beschreibung

Anwendungsumgebung

Geeignet für Innenkabel allgemeiner elektronischer und elektrischer Geräte; Bei Einwirkung einer öligen Umgebung darf die Temperatur 60°C oder 80°C nicht überschreiten.

Spezifikationen

Leitertyp	Dirigent			Isolierung		Maximal Leiterwiderstand bei 20℃		Widerstand des leitfähigsten Materials bei 90℃	Spannung standhalten	Standardlänge
	Spurweite	Drahtanzahl/Drahtdurchmesser	Durchmesser	Nenndicke	Dominaler Außendurchmesser	Verzinnen	Bleiches Kupfer	Widerstand des leitfähigsten Materials bei 90℃	Spannung standhalten	Standardlänge
	AWG	NEIN./mm	mm	mm	mm	Ω/KM	Ω/KM	MΩ/KM	In	Ft(M)
Gestrandeter Leiter	30	7/0,10	0,3	0,41 0,38	1.12	381	354,24 354	15	1500	2000 (610)
	28	7/0,127	0,38	0,41 0,38	1.20	239	223,75 223	15	1500	2000 (610)
	26	7/0,16	0,48	0,41 0,38	1.30	150	139,73 140	15	1500	2000 (610)
	24	11/0,16	0,61	0,41 0,38	1.43	94,2	93,30 87,6	15	1500	2000 (610)
	22	17/0,16	0,76	0,41 0,38	1,58	59,4	55,00 55,4	15	1500	2000 (610)
	20	26/0,16	0,94	0,41 0,38	1,76	36,7	34,60	15	1500	2000 (610)
	18	41/0,16	1.18	0,41 0,38	2,00	23.2	21,80	15	1500	2000 (610)
	16	26/0,254	1,49	0,41 0,38	2.31	14,6	13,70	15	1500	2000 (610)
Einzelleiter	28	1/0,32	0,32	0,41 0,38	1.14	227	227,39 218	15	1500	2000 (610)
	26	1/0,404	0,404	0,41 0,38	1.22	143	142,79 138	15	1500	2000 (610)
	24	1/0,511	0,511	0,41 0,38	1.33	89,3	89,39 85,9	15	1500	2000 (610)
	22	1/0,643	0,643	0,41 0,38	1,46	56,4	51,30 54,3	15	1500	2000 (610)
	20	1/0,813	0,813	0,41 0,38	1,63	35.2	33,90	15	1500	2000 (610)
	18	1/1.024	1.024	0,41 0,38	1,84	22.2	21.40	15	1500	2000 (610)
	16	1/1.29	1.29	0,41 0,38	2.11	14,0	13,50	15	1500	2000 (610)
Gesamtverzinnung	26	7/0,16	0,48	0,41 0,38	1.30		139,73	15	1500	2000 (610)
	24	11/0,16	0,61	0,41 0,38	1.43		86,00	15	1500	2000 (610)
	22	26/0,16	0,76	0,41 0,38	1,58		54,80	15	1500	2000 (610)
	20	41/0,16	0,94	0,41 0,38	1,78		34.20	15	1500	2000 (610)
	18	26/0,254	1.18	0,41 0,38	2.03		23.20	15	1500	2000 (610)
