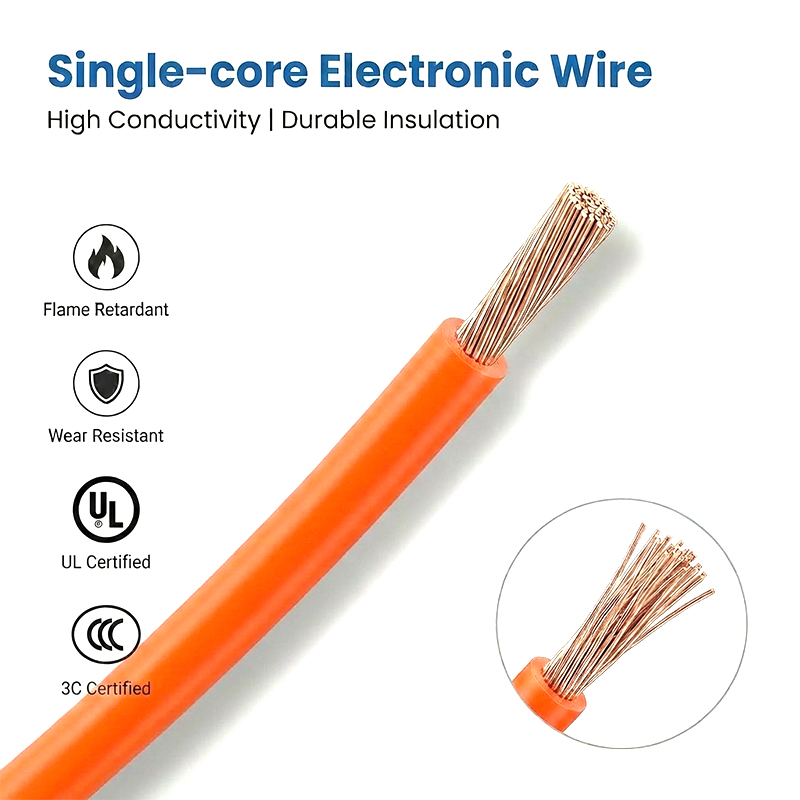

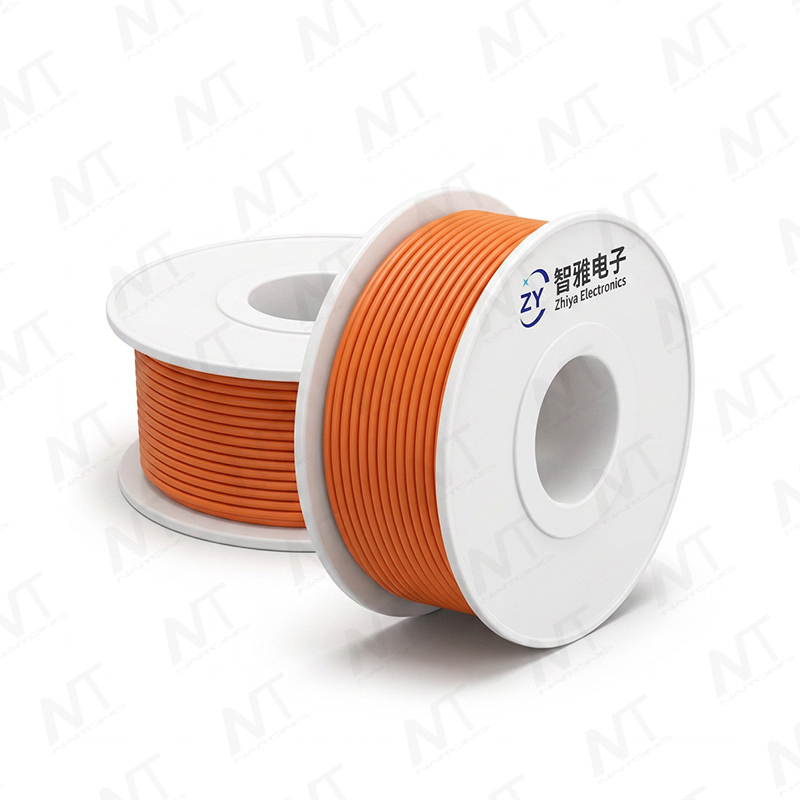

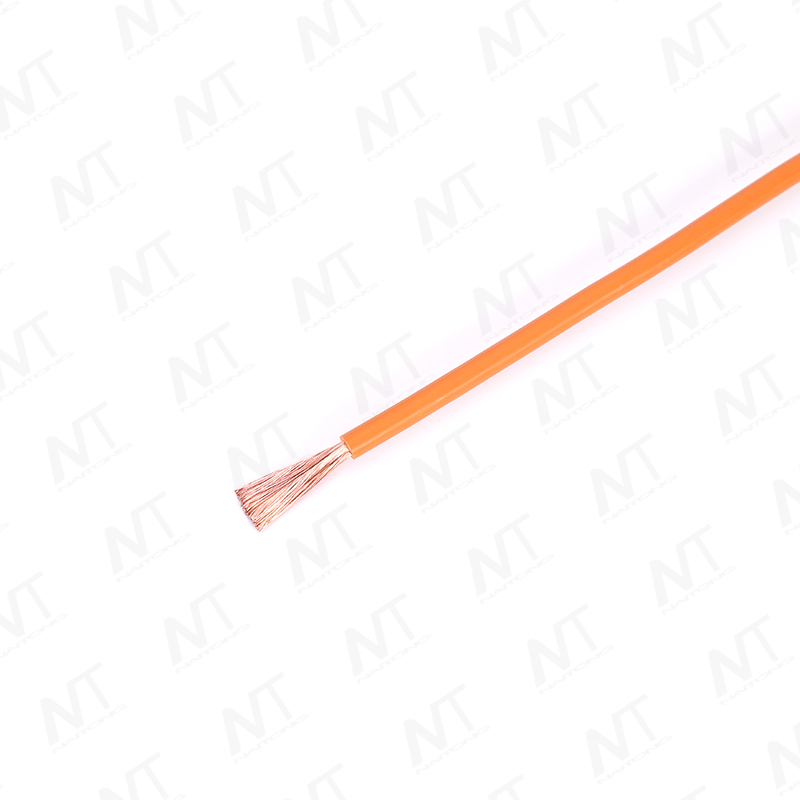

UL1015 Einkerndraht

Produktbeschreibung und Anwendungen

Nennspannung: 600 V; Nenntemperatur: 105°C

Leiter: Massiver oder verseilter blanker oder verzinnter Kupferdraht mit 30 AWG

PVC-Isolierung

Besteht die vertikalen und horizontalen Flammentests UL VW-1 und CSA FT1/FT2

Standard-Isolationsdicke; leicht zu entfernen und zu schneiden

Beständig gegen Säuren, Laugen, Öl, Feuchtigkeit und Schimmel

Kontaktieren Sie uns

ZURÜCK:UL1569 Einkerndraht WEITER:UL1007 Einkerndraht

Beschreibung

Anwendungsumgebung

Geeignet für Innenkabel allgemeiner elektronischer und elektrischer Geräte; Bei Einwirkung einer öligen Umgebung darf die Temperatur 60°C oder 80°C nicht überschreiten.

Spezifikationen

Leitertyp	Dirigent			Isolierung		Maximal Leiterwiderstand bei 20℃		Widerstand des leitfähigsten Materials bei 90℃	Spannung standhalten	Standardlänge
	Spurweite	Drahtanzahl/Drahtdurchmesser	Durchmesser	Nenndicke	Nennaußendurchmesser	Verzinnen	Bleiches Kupfer	Widerstand des leitfähigsten Materials bei 90℃	Spannung standhalten	Standardlänge
	AWG	NEIN./mm	mm	mm	mm	Ω/KM	Ω/KM	MΩ/KM	In	Ft(M)
Gestrandeter Leiter	30	7/0,10	0,30	0,79 0,76	1,88	381	354,24 354	15	2000	2000 (610)
	28	7/0,127	0,38	0,79 0,76	1,96	239	223,75 223	15	2000	2000 (610)
	26	7/0,16	0,48	0,79 0,76	2.06	150	139,73 140	15	2000	2000 (610)
	24	11/0,16	0,61	0,79 0,76	2.19	94,2	93,30 87,6	15	2000	2000 (610)
	22	17/0,16	0,76	0,79 0,76	2.34	59,4	55,00 55,4	15	2000	2000 (610)
	20	26/0,16	0,94	0,79 0,76	2,52	36,7	34,60	15	2000	2000 (610)
	18	41/0,16	1.18	0,79 0,76	2,76	23.2	21,80	15	2000	2000 (610)
	16	26/0,254	1,49	0,79 0,76	3.07	14,6	13,70	15	2000	2000 (610)
	14	41/0,254	1,88	0,79 0,76	3.46	8,96	8,62	15	2000	2000 (610)
	12	65/0,254	2.37	0,79 0,76	3,95	5,64	5.43	15	2000	2000 (610)
	10	105/0,254	3.40	0,79 0,76	4,98	3.546	3.41 3.409	15	2000	2000 (610)
	8	168/0,254	4.31	1.15 1.14	6,60	2.23	2.16 2.144	15	2000	2000 (610)
	6	124/0,37	5.43	1,52	8,50	1.403	1,39 1,348	15	2000	2000 (610)
	4	196/0,37	6,78	1,52	9,80	0,882	1,88 0,8481	15	2000	2000 (610)
	2	213/0,37	9.04	1,52	12.10	0,5548	0,55 0,5335	15	2000	2000 (610)
	1	824/0,254	9,80	1,52 2,03	13,70	0,4398	0,44 0,423	15	2000	2000 (610)
Einzelleiter	28	1/0,32	0,32	0,76	1,90	227	227,39	15	2000	2000 (610)
	26	1/0,404	0,404	0,76	1,98	143	142,79	15	2000	2000 (610)
	24	1/0,511	0,511	0,76	2.09	89,3	89,39	15	2000	2000 (610)
	22	1/0,643	0,643	0,76	2.22	56,4	54.30	15	2000	2000 (610)
	20	1/0,813	0,813	0,76	2.39	35.2	33,90	15	2000	2000 (610)
	18	1/1.024	1.024	0,76	2,60	22.2	21.40	15	2000	2000 (610)
	16	1/1.29	1.29	0,76	2,87	14,0	13,50	15	2000	2000 (610)
